Dummy load

Door Ruud PD0RH

100_3000Voor de diverse test doeleinden is het handig om een dummy load in de hobby ruimte te hebben. Deze is zeer eenvoudig zelf te maken met onderdelen die nog in de junk box voorradig zijn.

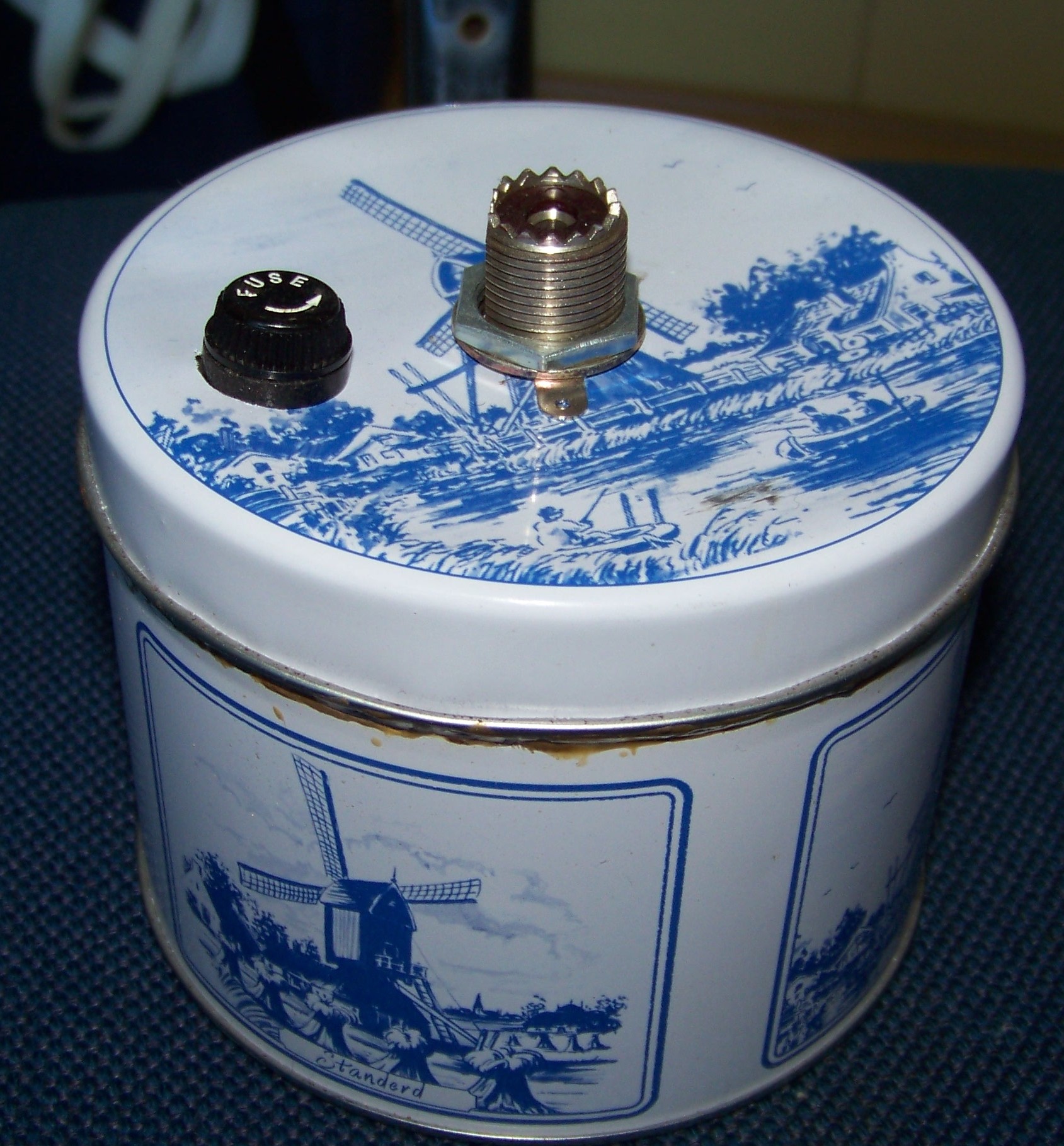

Zoals op de foto is te zien is gebruik gemaakt van een leeg blik waar in dit geval stroopwafels in hebben gezeten, voordeel hiervan is dat deze blikken vaak snel leeg zijn Hi . Bovenin zijn 2 gaten geboord, 1 voor de aansluiting van de coax kabel en één voor een doorgezaagde zekering houder. Deze laatste wordt gebruikt om het blik te vullen met schelpenzand. Dit heeft een positief effect op de koeling van de weerstanden.

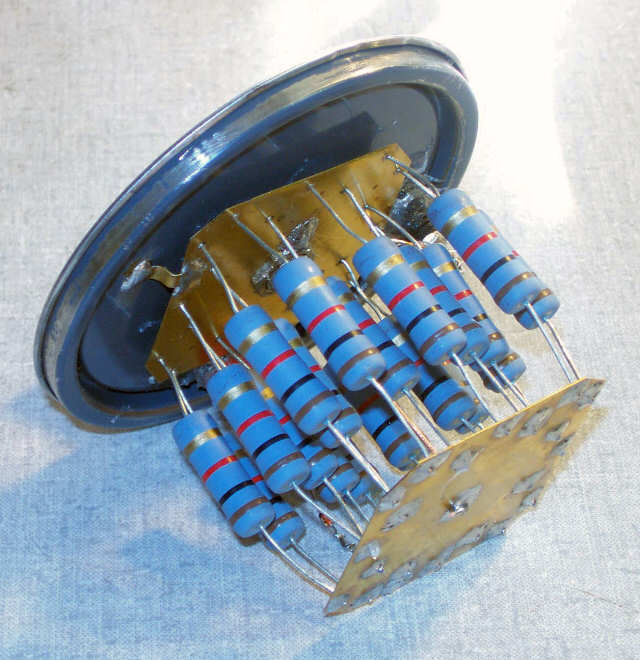

load1De foto hiernaast is een voorbeeld hoe eea geconstrueerd kan worden. De hoeveelheid weerstanden die bij elkaar worden gesoldeerd is afhankelijk van hun waarde. Er zijn hierbij uiteraard meerdere wegen die naar Rome leiden.
