End fed antenne’s

 Door Maarten PD1MZ

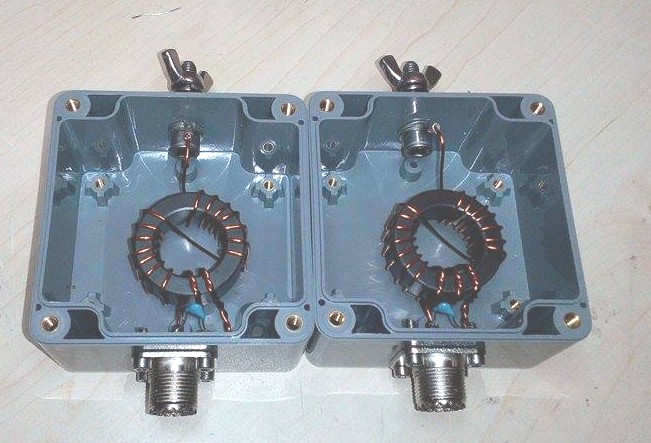

p025_1_03z De foto’s links en rechts laten dep025_1_00
standaard uitvoering zien met een
maximaal belastbaar vermogen
van 100 Watt.







Het wikkelen van de spoel. Links ziet u de
drieband en rechts de vijfband uitvoering.
Aanpassing, voor de drieband 2 windingen
tussen A en B en voor de vijf band 3.p025_1_01

Lengte van de antennedraad zonder spoel.



Lengte van de antennedraad zonder spoel.







Het volgende ontwerp is een andere benadering van de “normale” End Fed antenne. Deze End Fed heeft geen spoelen in de antennedraad en is resonant op meerdere banden met een minimale draadlengte van 15 Mtr en een Coax lengte (erg belangrijk) van ten minste 10 meter, meer is beter.


Maak 8 windingen (1mm Cu) rond de ringkern van de massa tot de kern van de PL plug, en 1 winding aan de bovenkant van de ringkern. Plaats een condensator van 100 pf (1 kV) van de PL kern naar de antenne draad. De ringkern is een Amidon-ringkern FT 140-77 (maximaal 35 watt!!!) genoeg voor Digi Modes en N-amateurs. En als je de ruimte hebt kun je de draad net iets langer te maken, en dan red je 10-160 meter zonder antenne tuner. Het is niet een top DX antenne maar de antenne werkt op elke band tot 35 Watt. Dus prima geschikt voor camping en velddagen et cetera.

Deze antenne heeft een stuk draad, die ergens in resonantie is, maar als gevolg van de transformatie die wordt toegepast blijft de antenne ongeveer 50 ohm, zodat je kunt werken op alle banden.

p025_1_04p025_1_05
